经过专家的试验研究，从广州膜结构膜材厚度及膜材的抗拉强度、连接强度和撕裂强度，结果表明室外与室内的膜材自然老化程度上，会出现有不同的现象，还有不同的反应，可以经过是从自然老化的现象中给出不同的结论。如下：

  1、自然环境下老化的膜材，其膜面颜色变为黄灰色且厚度增加，而室内老化的膜材，其表面仍为白色并具有光泽；无论是自然老化还是室内老化的膜材，其抗拉强度、连接强度和撕裂强度都出现了不同程度的降低，并表现出较大的离散性，撕裂强度的变化更为显著。

  2、膜材老化后，其撕裂强度的降低比抗拉强度的降低更为显著，并表现出更大的离散性；2种试样经纬向撕裂强度的试验结果表明无论是自然老化还是非自然暴露情况下的老化，膜材基层纤维的老化具有一致性。

  3、膜材长期存放在室内空气当中，其经纬向抗拉强度也会降低，表明膜材在非自然暴露情况下也存在老化现象，而此种老化并未导致膜材厚度的变化。

  4、膜材经过自然老化后，其厚度会增加，进而影响膜材的力学性能，这表现在发生自然老化后，膜材经纬向抗拉强度的降低幅度大于同期室内保存的膜材；此外，索痕只会影响膜材破坏时断裂的位置，而不会降低其抗拉强度。

  5、连接焊缝既会影响膜材的抗拉强度，也会影响膜材断裂的位置。

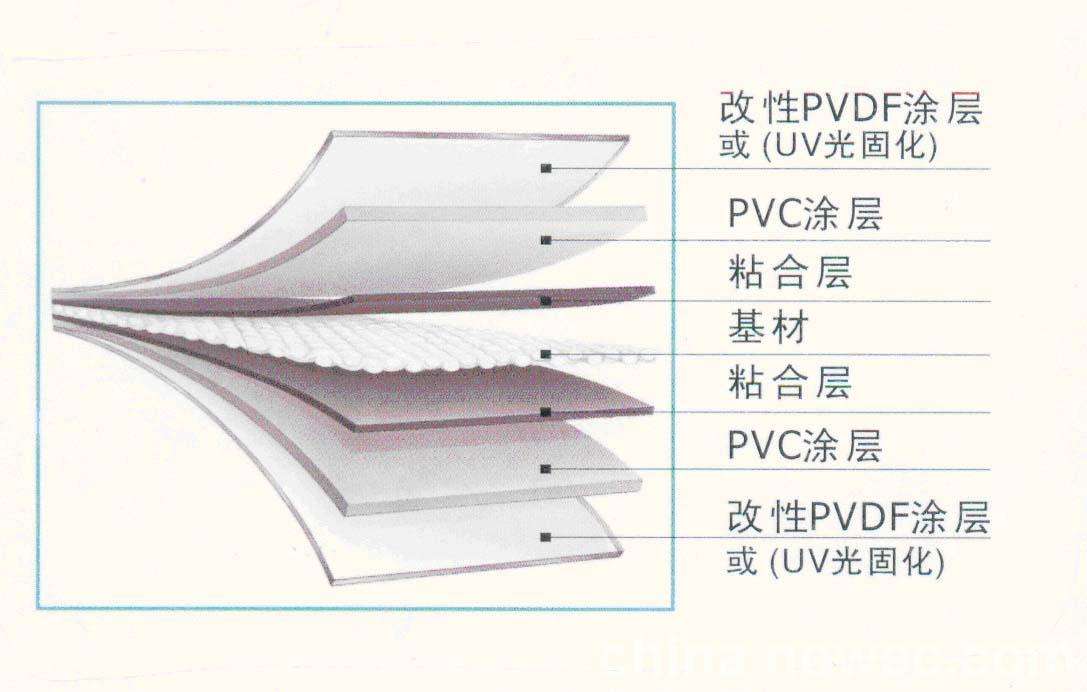

  6、不论是经过自然老化还是非自然暴露情况下的老化，PVDF膜材的抗拉强度、连接强度和撕裂强度都会出现不同程度降低.膜材力学性能的降低同膜材涂层的老化和基材的老化具有一定的关联性，下一步工作应对同一批老化后的膜材进行涂层强度和基材强度的测定，研究涂层老化和基材老化对膜材力学性能的影响，为建立人工加速老化试验和自然老化试验之间的关系提供依据。

  从以上看出，广州膜结构膜材PVDF自然老化中，分为有户外自然老化的力学性能程度高低和室内自然老化的力学性能程度高低，两者中会有不同的破坏性。

  如果您对“广州膜结构PVDF膜材自然老化的单轴力学性能结论”有什么疑问的可以咨询利记官方网站 官网在线客服，利记官方网站 会第一时间为你服务。利记官方网站 始终坚持：质量优先，业主至上；
